在工业厂房、仓储物流、体育馆、商业综合体等建筑设计中，采光、通风与消防排烟是不可或缺的核心环节。18CJ87-1《采光、通风消防排烟天窗》 作为国家建筑标准设计权威图集，是建筑设计师、工程施工方、甲方选型必备的标准化参考依据，规范了天窗从设计、选材、构造到安装联动的全流程技术要求。
图集基础概况
本图集由中国建筑标准设计研究院主编，严格遵循GB 51251-2017、GB/T 5237、JG/T 116 等国家及行业规范，适配屋面坡度≥2% 的新建、改建、扩建工业与民用建筑，全面覆盖日常采光、自然通风、火灾消防排烟三大核心功能。
图集系统化梳理了三角型、圆拱侧开型、防雪薄型、重型、防雨型等主流天窗品类，附带详细平立面图、剖面图、节点构造及电气控制原理图，统一尺寸规格与施工标准，从根源规避设计偏差与漏水、排烟失效等工程隐患。
核心产品与功能亮点
图集收录多款主流天窗型号，适配不同工况与地域气候需求：

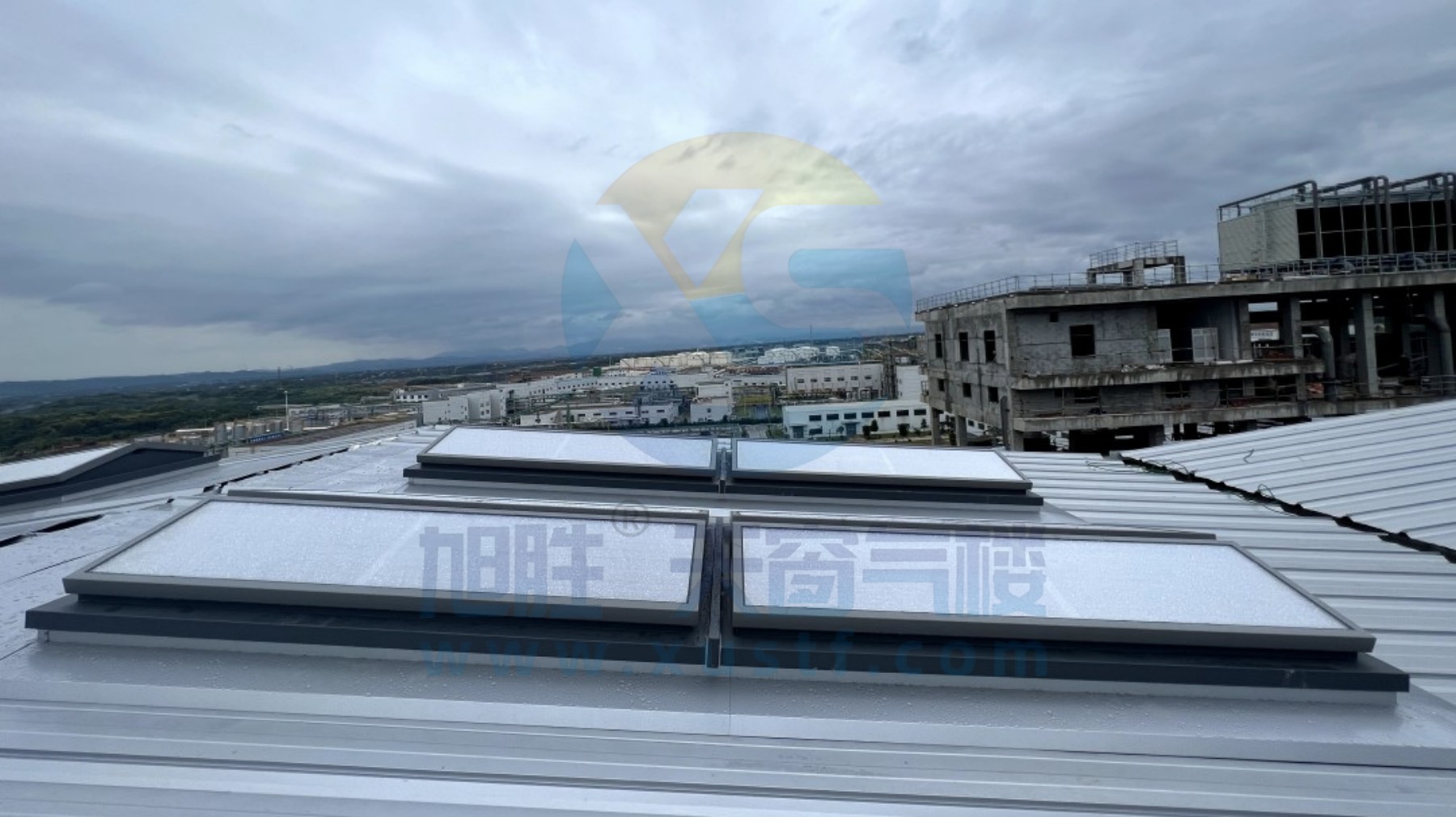

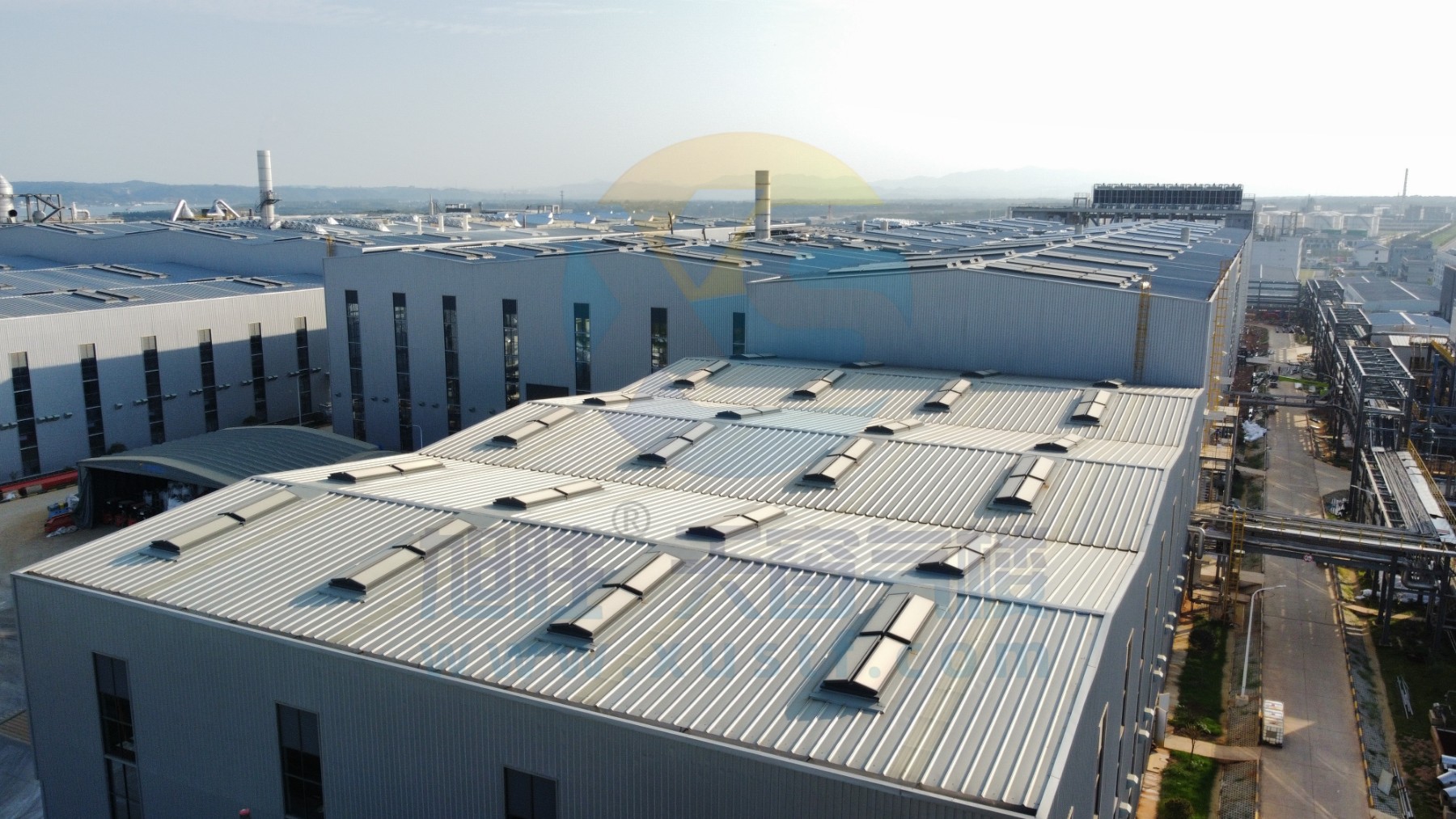

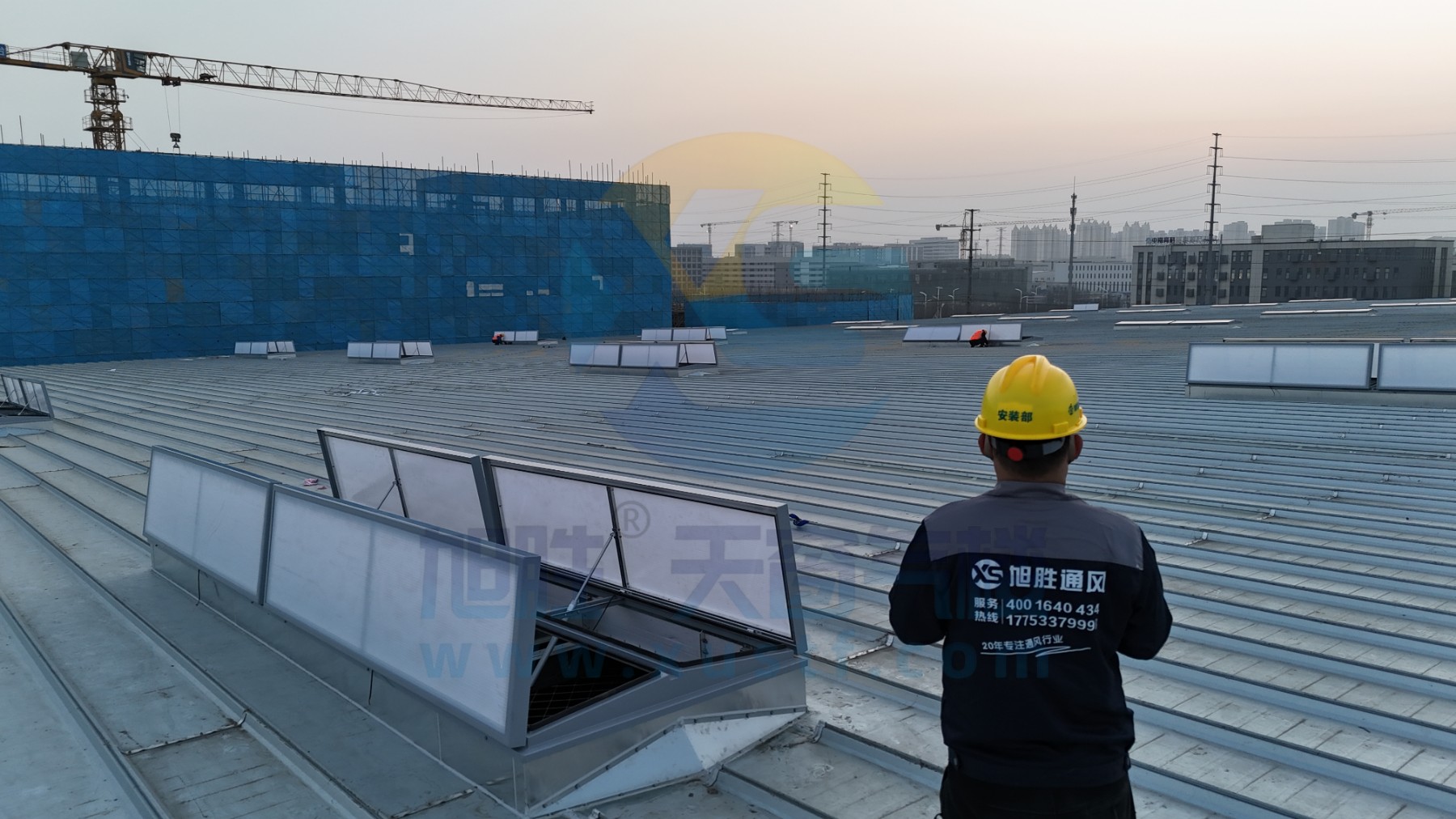

三角型消防排烟天窗：无钉无胶结构防水设计，四重防水构造杜绝渗漏，窗扇采用高强度铝合金型材，免维护合页经过万次耐力测试，稳定性极强。
圆拱侧开型天窗：主打高光效采光，开启角度可达 45°，兼顾通风换气，可无缝对接消防联动系统。
防雪薄型天窗：双层防水结构，配备可滑动挡风板，暴雨降雪时可关闭隔板防飘雨积雪，维护便捷，适配北方多雪、重工业厂区。
重型 / 防雨型天窗：采用安全玻璃、多层阳光板等保温采光材料，抗腐蚀、抗风压性能优异，雨天可开启侧阀板，实现全天候通风排烟。
严苛技术性能标准
作为消防合规核心依据，图集明确硬性性能指标，筑牢建筑安全底线：
消防性能：300℃高温烟气环境下可持续排烟 30 分钟，窗体无坍塌，60 秒内快速开启，支持消防中心联动控制，遵循消防优先原则。
结构耐久：窗扇具备机械自锁功能，启闭寿命不低于 10000 次，运行噪声≤65dB，适配长期高频使用。
选材规范：窗框采用国标铝合金型材，采光可选三层 12-25mm 阳光板、安全玻璃或双层铝板，阻燃等级达 GB 8624 标准，耐温区间 - 40℃~120℃。
施工细节：统一泛水板、排水通道、密封胶条标准，明确天窗基座与屋面连接构造，简化现场安装流程。
对于设计人员，本图集提供标准化选型与节点做法，省去重复建模核算，保障方案合规；对于施工单位，统一构造工艺与尺寸参数，降低施工难度，减少漏水、密封不严等售后问题；对于项目甲方，规范产品选材与性能，兼顾采光通风体验与消防安全，延长设备使用寿命。
18CJ87-1 图集以标准化、专业化、安全化为核心，重构采光排烟天窗行业设计施工准则，是通风排烟工程落地合规、提质增效的必备工具书。
