行业干货｜18J621-3《通风天窗》国标图集全解析，工程人必备参考

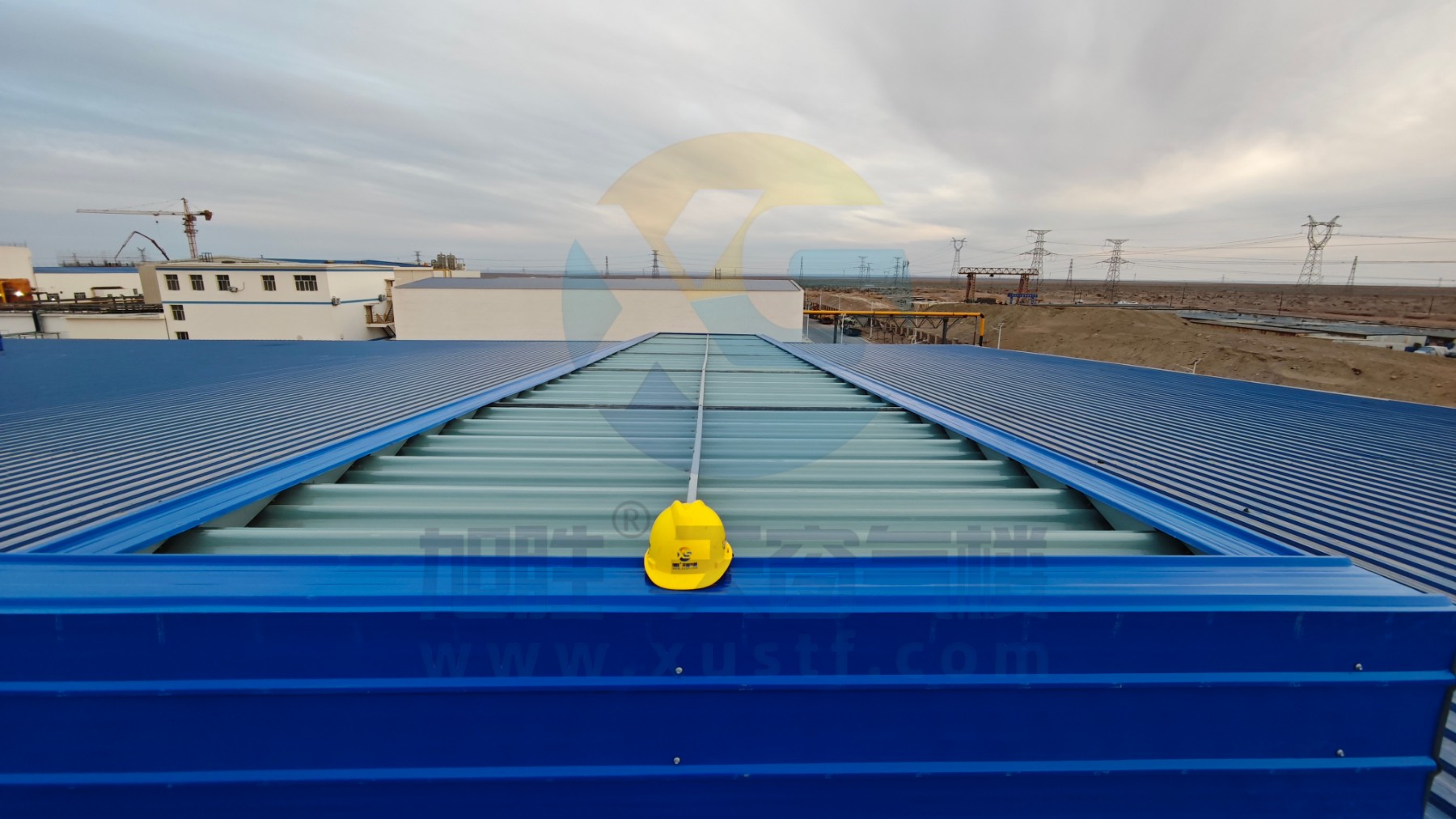

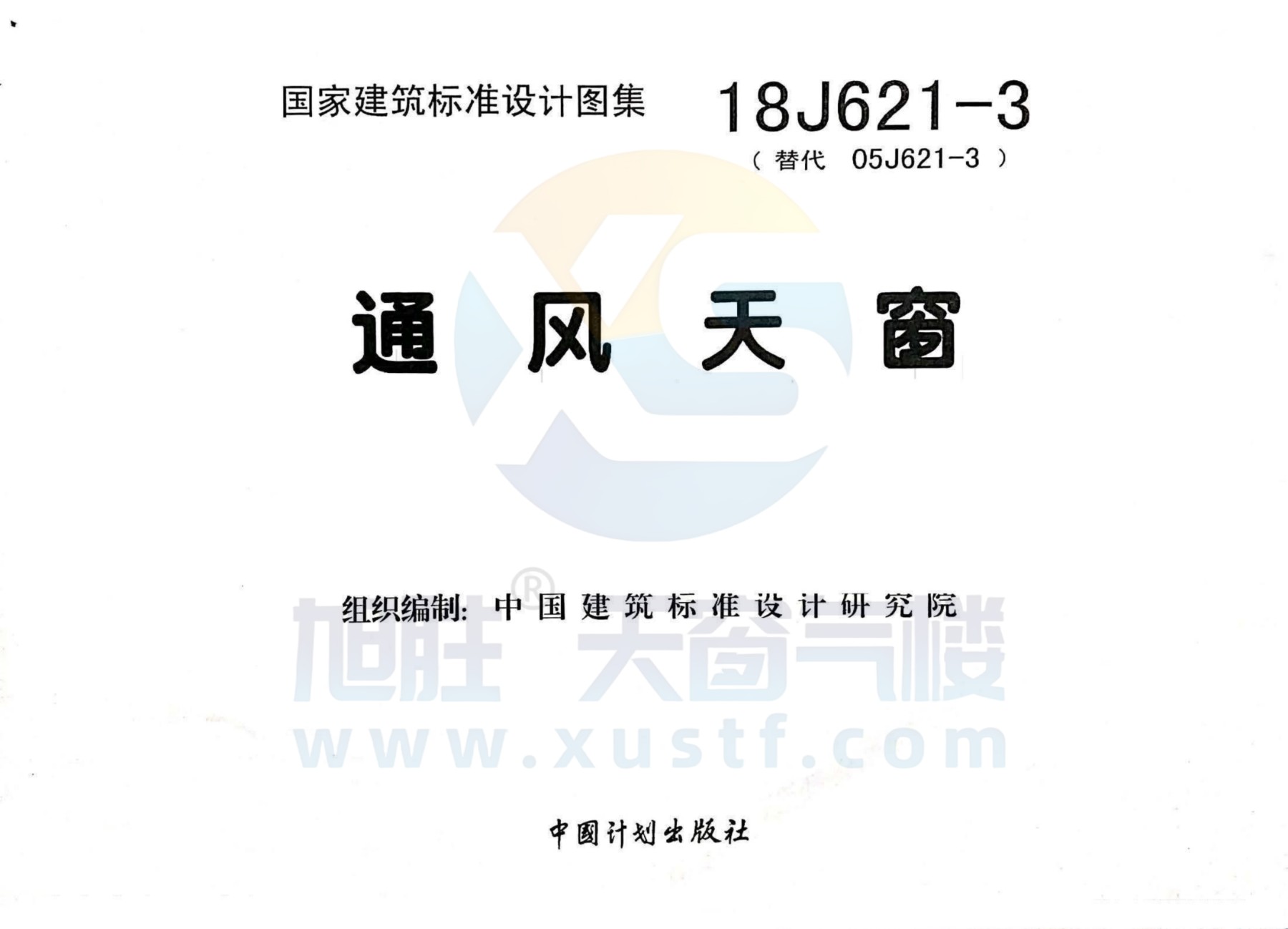

建筑屋面通风设计的权威标准，行业人手一册的国标图集18J621-3《通风天窗》，2018 年正式实施并全面替代旧版 05J621-3，由中国建筑标准设计研究院主编，是工业与民用建筑天窗选型、设计、施工、验收的核心依据。

本图集严格依据《建筑结构荷载规范》《屋面工程技术规范》等国标编制，适配抗震设防裂度8度以下建筑，规范了通风天窗全流程技术标准。

适用场景覆盖极广，不仅适配电力、冶金、化工、机械等工业厂房，也可用于大型商场、车站、码头等公共建筑，兼顾自然通风、采光、消防排烟多重需求。

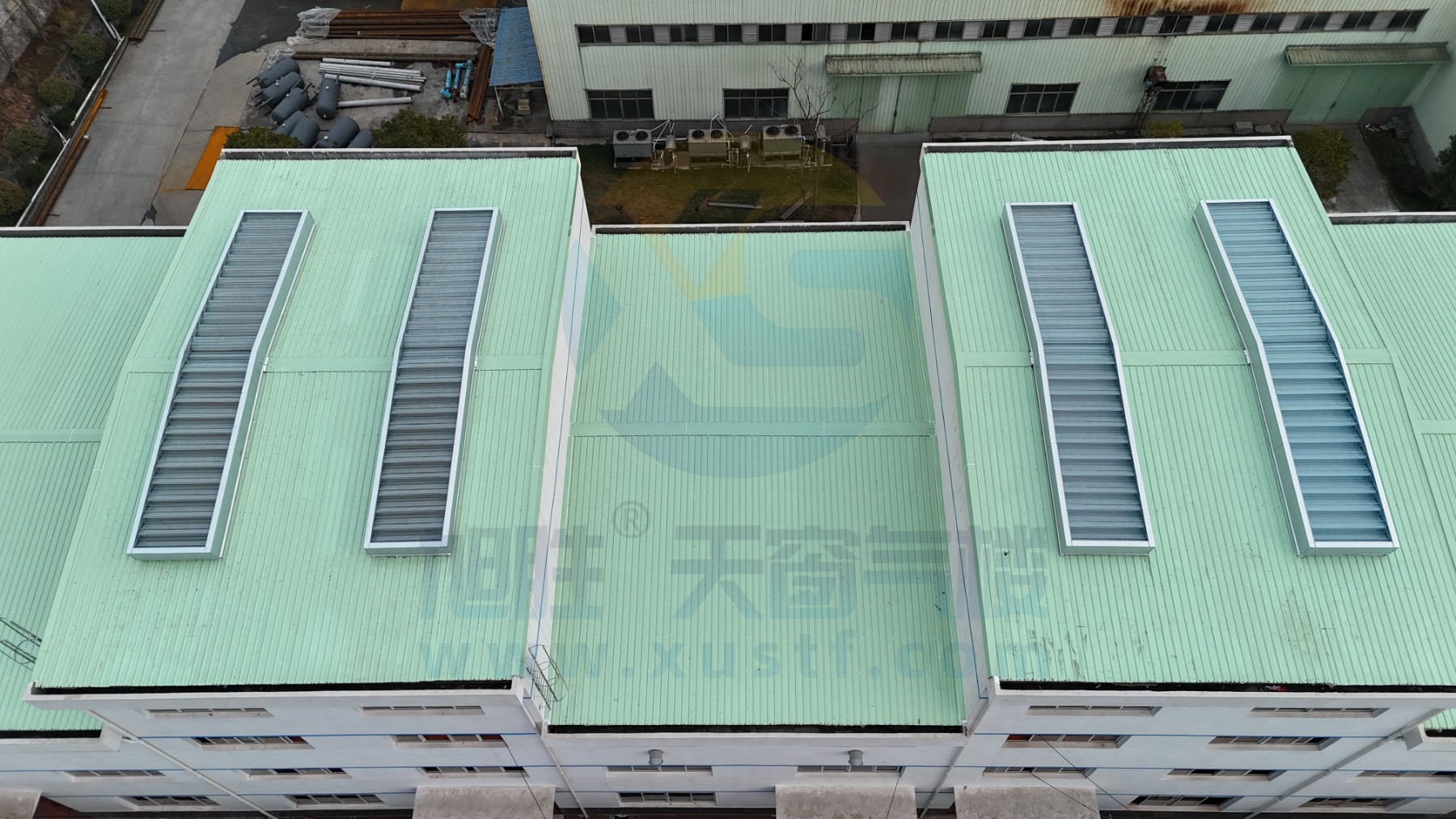

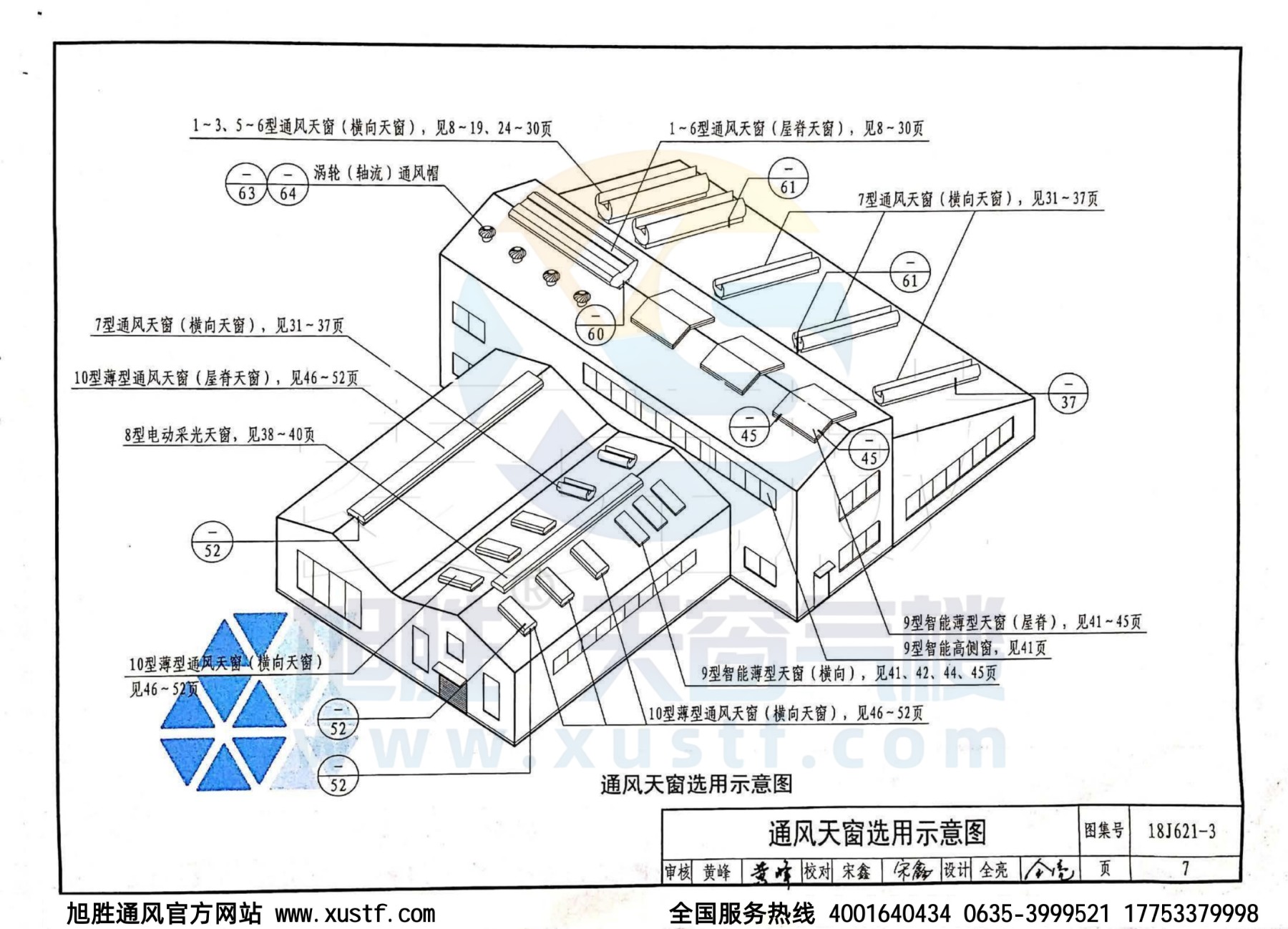

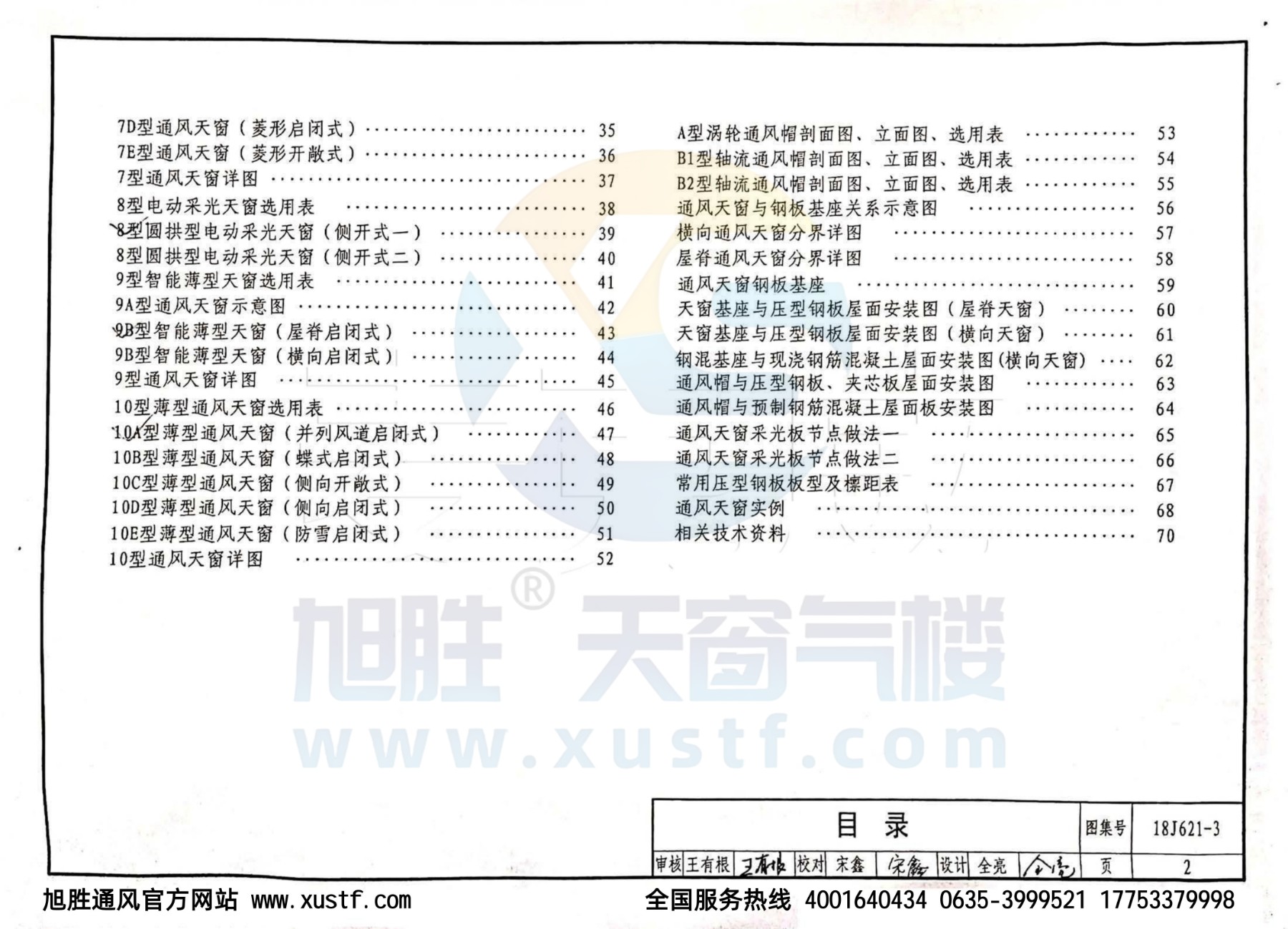

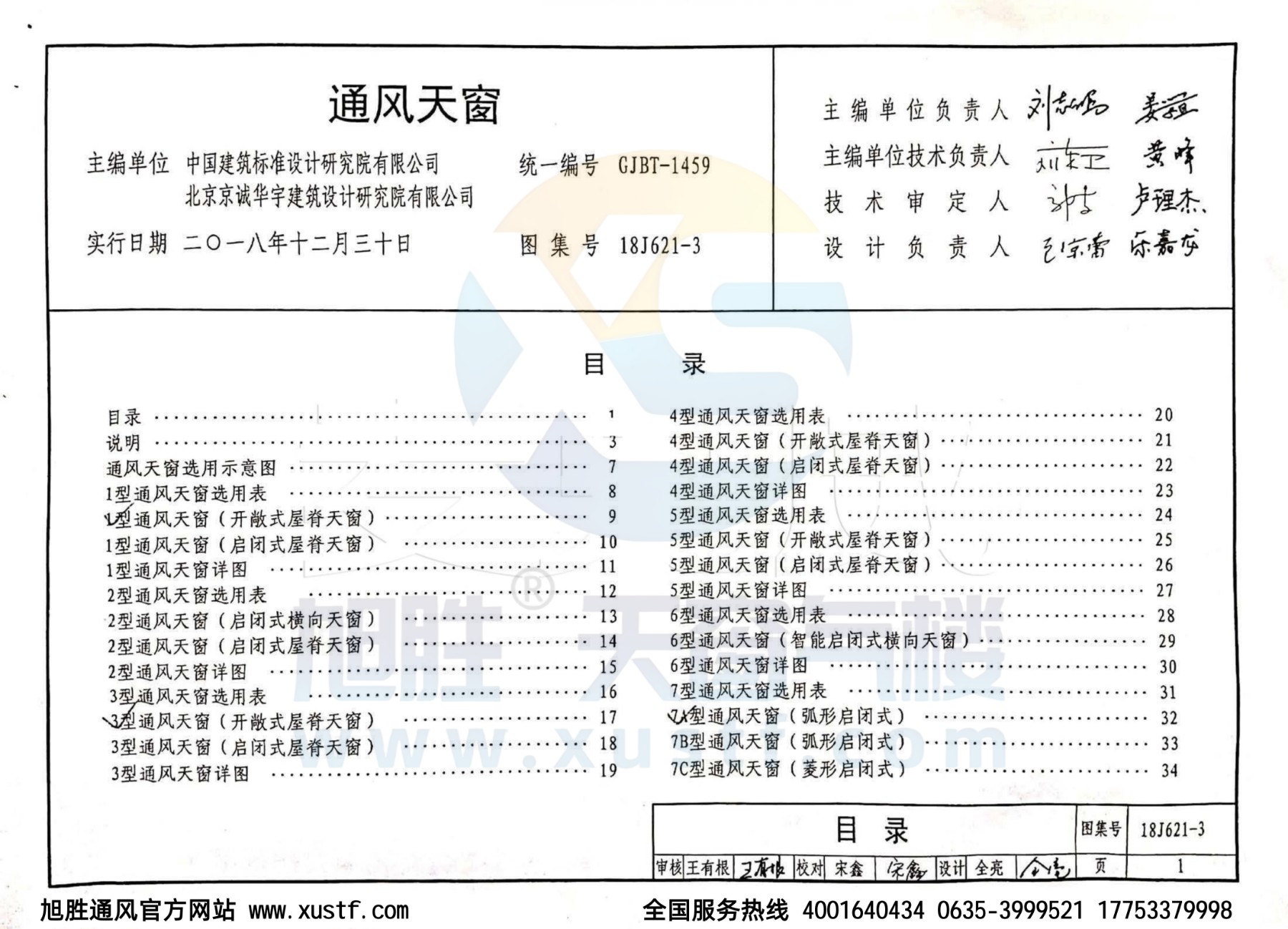

图集整合弧线型、薄型两大品类，囊括 10 大主流天窗型号及涡轮、轴流两类通风帽，分类清晰、规格齐全：

? 按功能：分为开敞式（A） 无动力通风、启闭式（B） 电动智能调控；

? 按位置：分为屋脊天窗、横向天窗两种布置形式；

? 特色品类：新增智能薄型天窗、圆拱型电动采光天窗，适配现代装配式建筑需求。

• 材料标准明确：天窗骨架优先采用 Q235-B、高风压场景用 Q355B 钢材，镀锌量≥150g/m2；采光板厚度≥1.5mm、透光率超 80%，也可选用铝合金、不锈钢防腐材质。

• 性能参数量化：统一规定抗风压 1.0~1.2kPa、雪荷载 0.2~0.6kN/m2，明确各型号通风面积、每延米重量，选型无需重复核算。

• 构造节点详尽：完整涵盖天窗基座、泛水板、采光板搭接、屋面衔接等详图，规范防水、防雪、防冷凝构造，天沟落水间距不大于 24m，从源头杜绝渗漏隐患。

• 施工验收标准：明确工厂预制加工要求、现场安装模数，以及检修门、检修梯设置规范，同步对接 GB50300 等验收规范。
