合理选型是厂房通风设计的关键
在工业厂房设计中，通风天窗的选择直接影响着厂区的工作环境和运营效率。面对众多的国标图集，如何快速找到适合自己项目的参考标准？本文为您梳理了截至2026年1月仍在使用的核心国标图集，助您轻松选型。
主流现行有效的国标图集

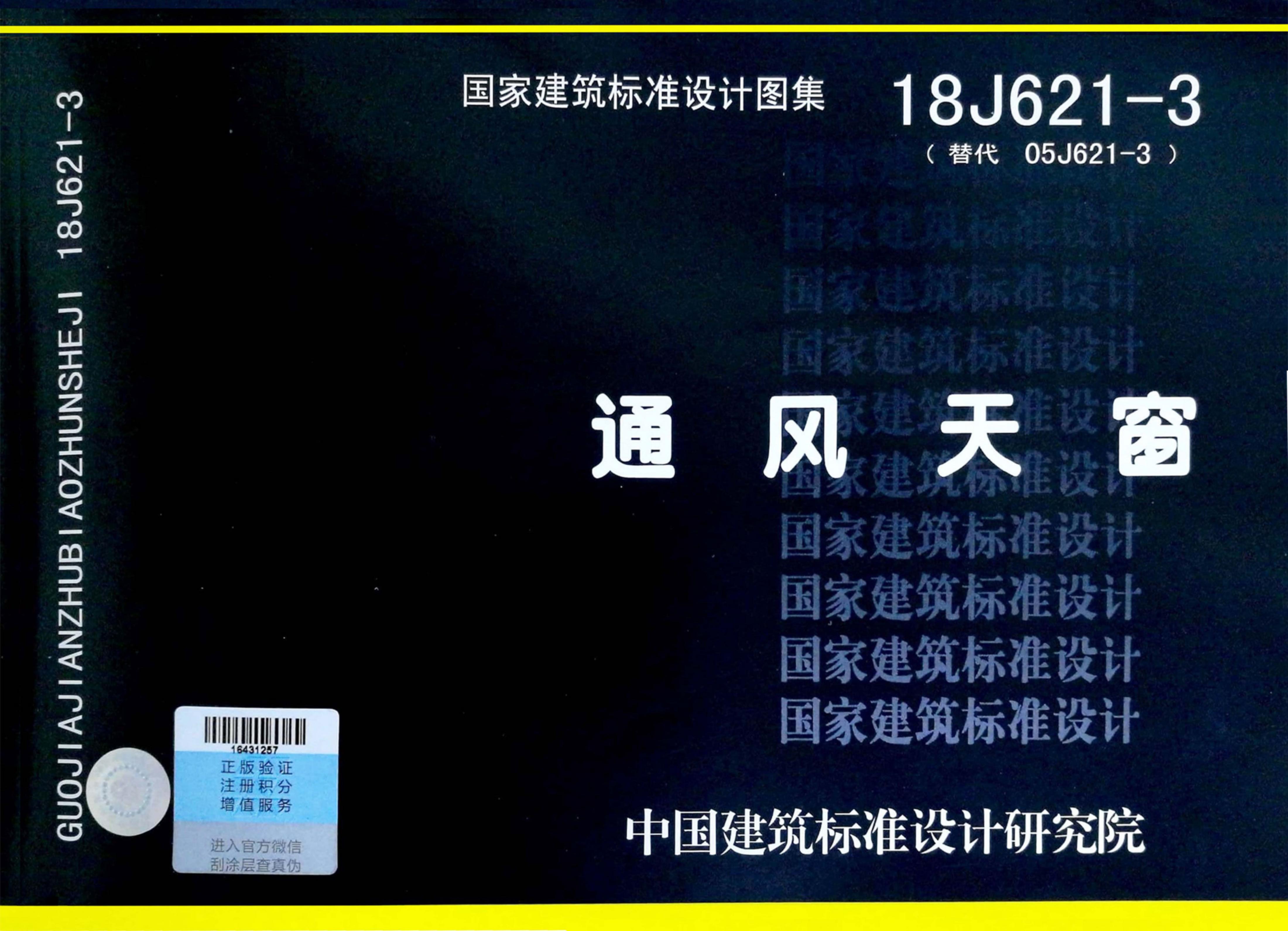

1. 18J621-3《通风天窗》
旭胜-18J621-3《通风天窗》高清图集免费下载.pdf
这是目前最权威、最常用的通风天窗设计依据，自2018年12月30日起实施。图集覆盖1~10型通风天窗，包含流线型、开敞式屋脊天窗、启闭式横向天窗等多种类型，满足不同工业厂房的通风需求。
2. 11CJ33《通风采光天窗》
旭胜-11CJ33《通风采光天窗》高清图集免费下载.pdf
如果您需要兼顾采光与通风双重功能，这本图集是理想选择。它包含MCW1～MCW7型通风天窗和电动采光排烟天窗，支持横向或纵向布置，灵活适配各种屋面条件。

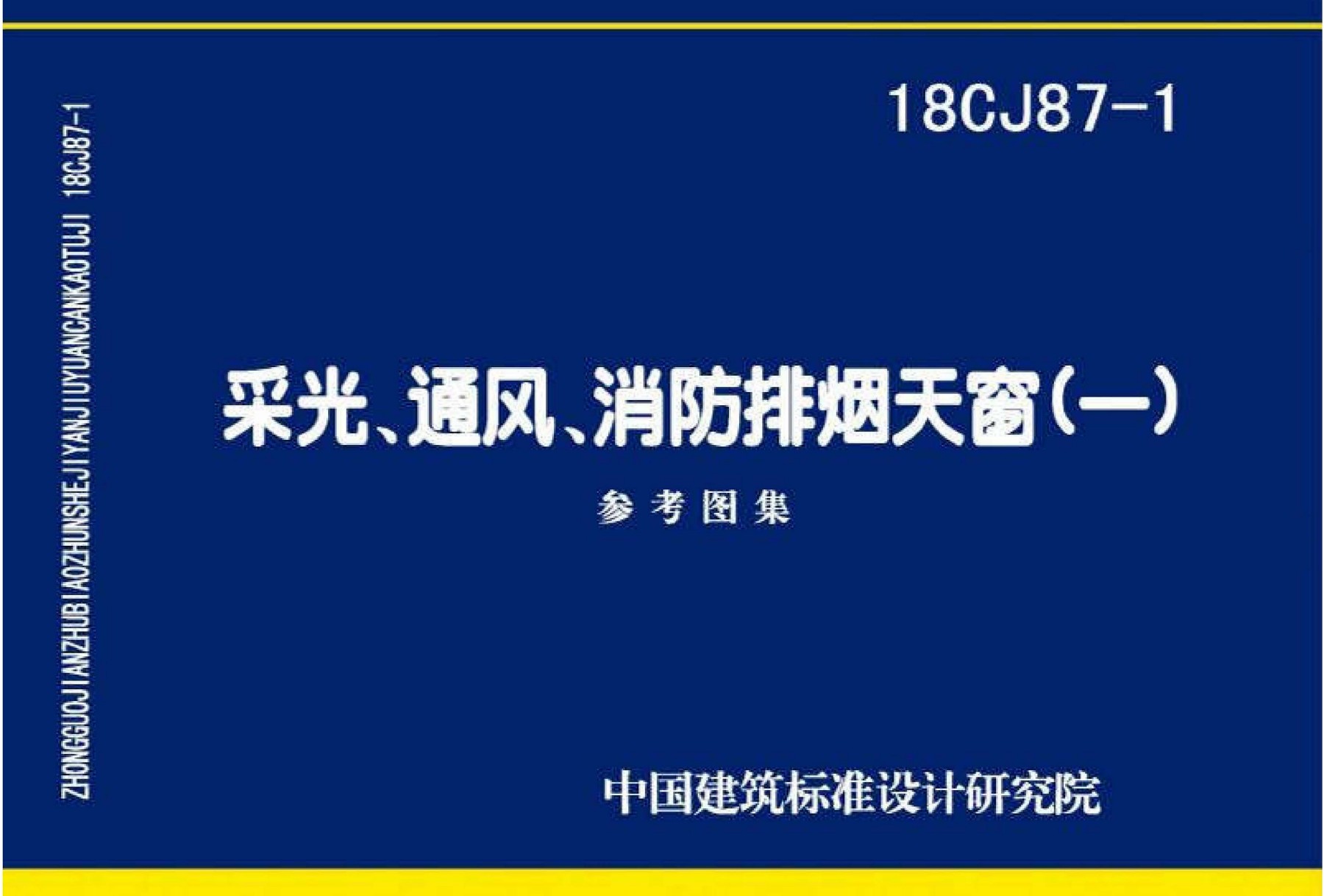

3. 18CJ87-1/19CJ87-2 采光通风消防排烟天窗系列这两本图集提供一体化解决方案，特别强调消防排烟功能，符合《建筑设计防火规范》要求。适用于需要同时满足自然通风、日间采光和火灾排烟的项目。
旭胜-18CJ87-1采光、通风消防排烟天窗高清图集免费下载.pdf
19CJ87-2采光通风消防排烟天窗（二）高清图集免费下载.pdf
国标图集

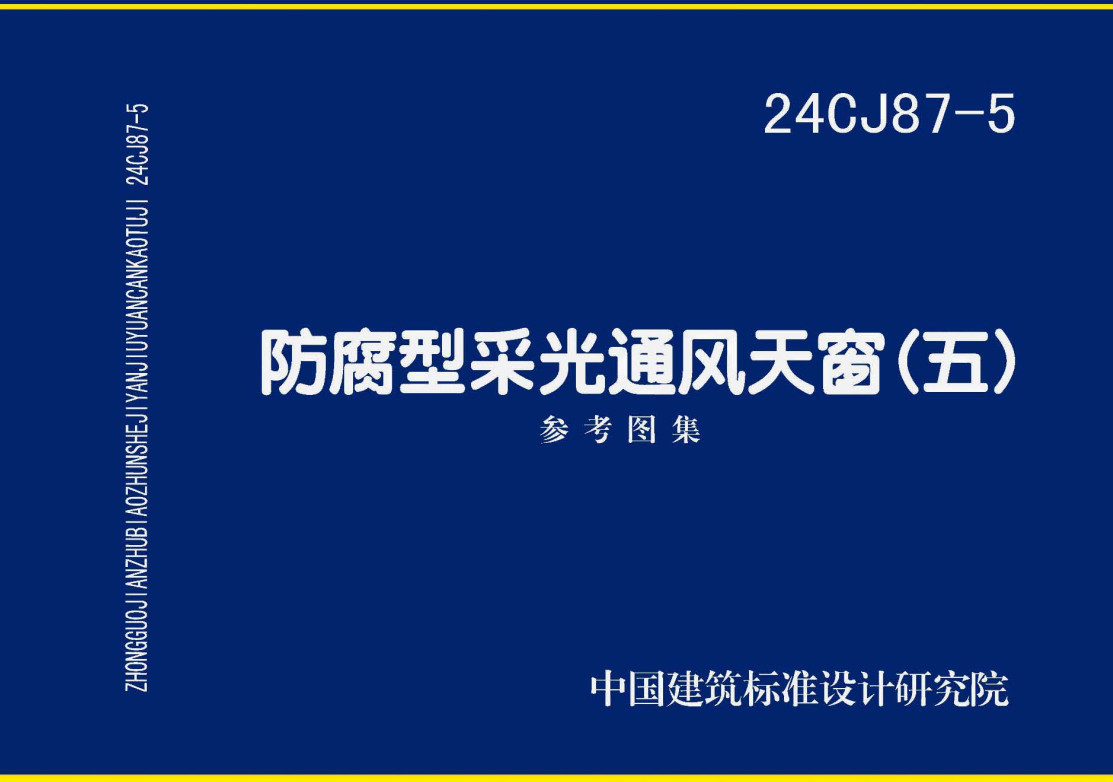

4. 24CJ87-5《防腐型采光通风天窗》
这是2024年发布的最新图集，专门针对高腐蚀环境设计，适用于化工、沿海、造纸等腐蚀性较强的工业厂房。图集涵盖防腐流线型、顺坡片阀型和薄型三大类天窗。
选型建议速查表
通用工业厂房：优先选择18J621-3《通风天窗》
需要采光+通风：考虑11CJ33《通风采光天窗》或18CJ87-1
高腐蚀环境：选择24CJ87-5《防腐型采光通风天窗》
消防排烟要求高：参考18CJ87-1/19CJ87-2系列
使用提示
图集不仅提供了天窗型号和规格，还包含了抗风压强度、雪荷载、安装节点等关键技术参数。选型时需结合项目所在地的气候条件、建筑高度和通风量需求进行综合考虑。
合理利用这些国标图集，不仅能确保通风效果，还能节约预算，提高施工效率。建议设计人员和工程单位收藏备用，为每个项目找到最匹配的通风解决方案。
温馨提示●●
本文所列图集均为现行有效版本，具体应用时请以最新官方出版物为准。
