工业建筑福音：18J621-3图集8型圆拱采光通风天窗设计要点全解析

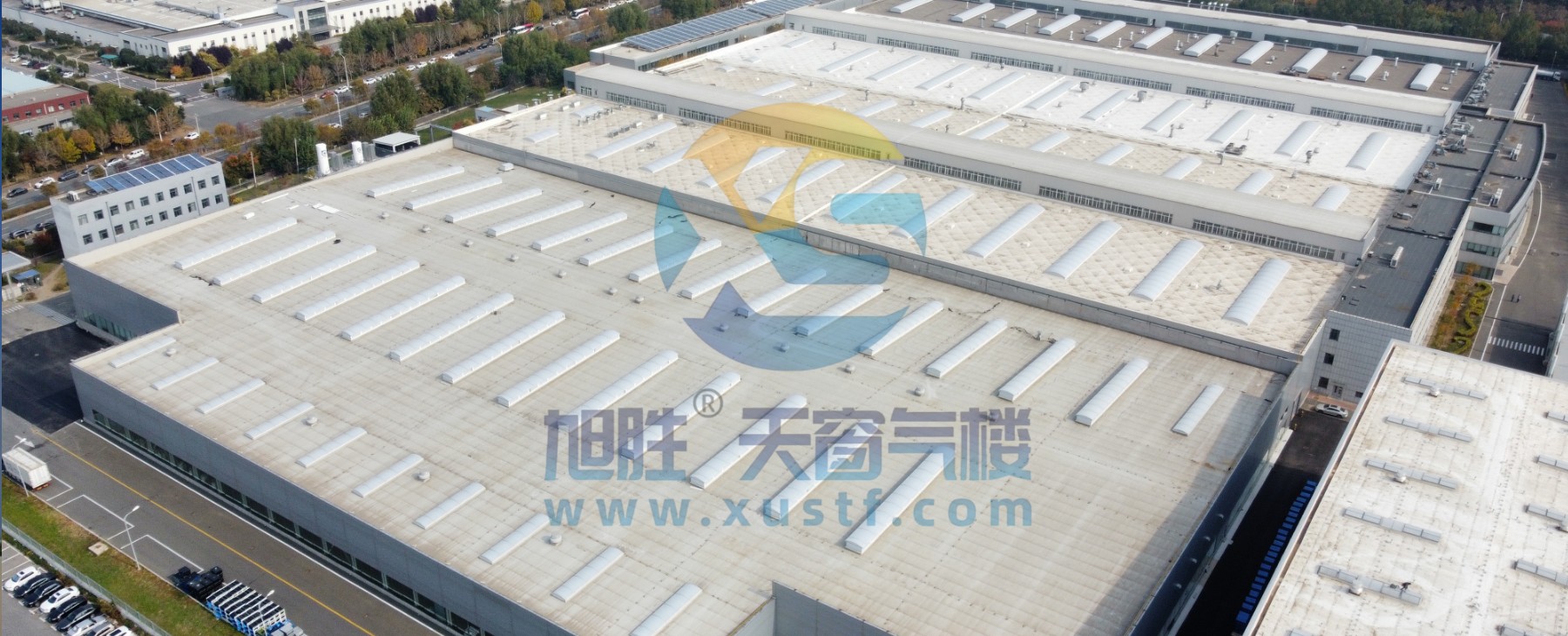

• 8型圆拱天窗设计首要考虑因素是项目所在地的环境条件。根据18J621-3图集，设计人员需综合考量建筑物高度、进排气温差、通风量、气候条件和主导风向等多种因素。

• 在多风地区，图集专门要求加强抗风设计，天窗两侧需增设抗风柱，且抗风柱与屋面承重结构的连接应满足抗风揭压力≥-5kPa。而对于雨雪较多的北方地区，则宜选用侧开型圆拱天窗，以防止雨雪侵入。

• 材料选择上需充分考虑防水、防雪和防冷凝设计，图集推荐使用断桥铝型材配合16mm三层两腔PC中空阳光板，并在窗体上做好保温层，有效防止冷桥作用产生的冷凝水。

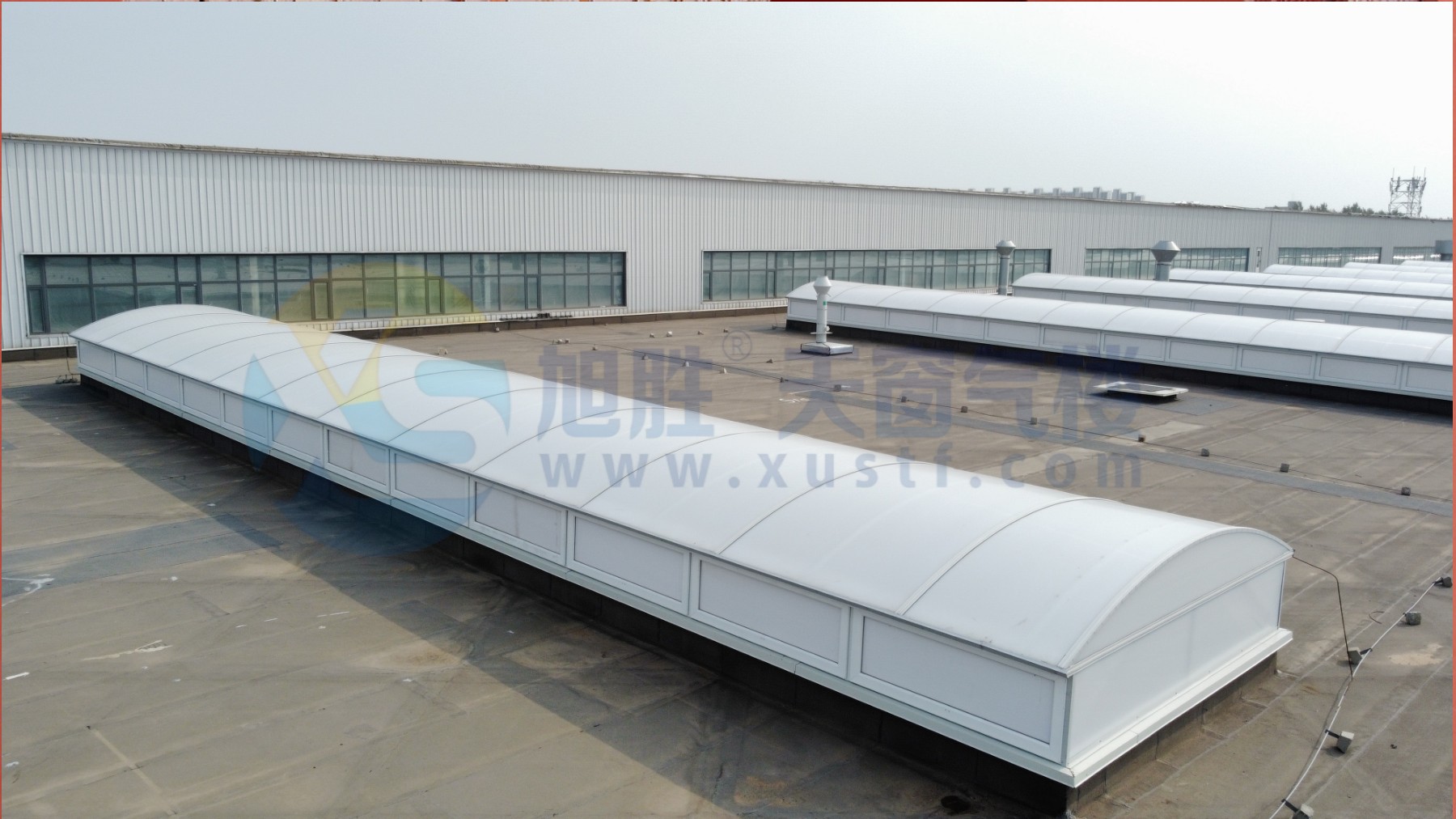

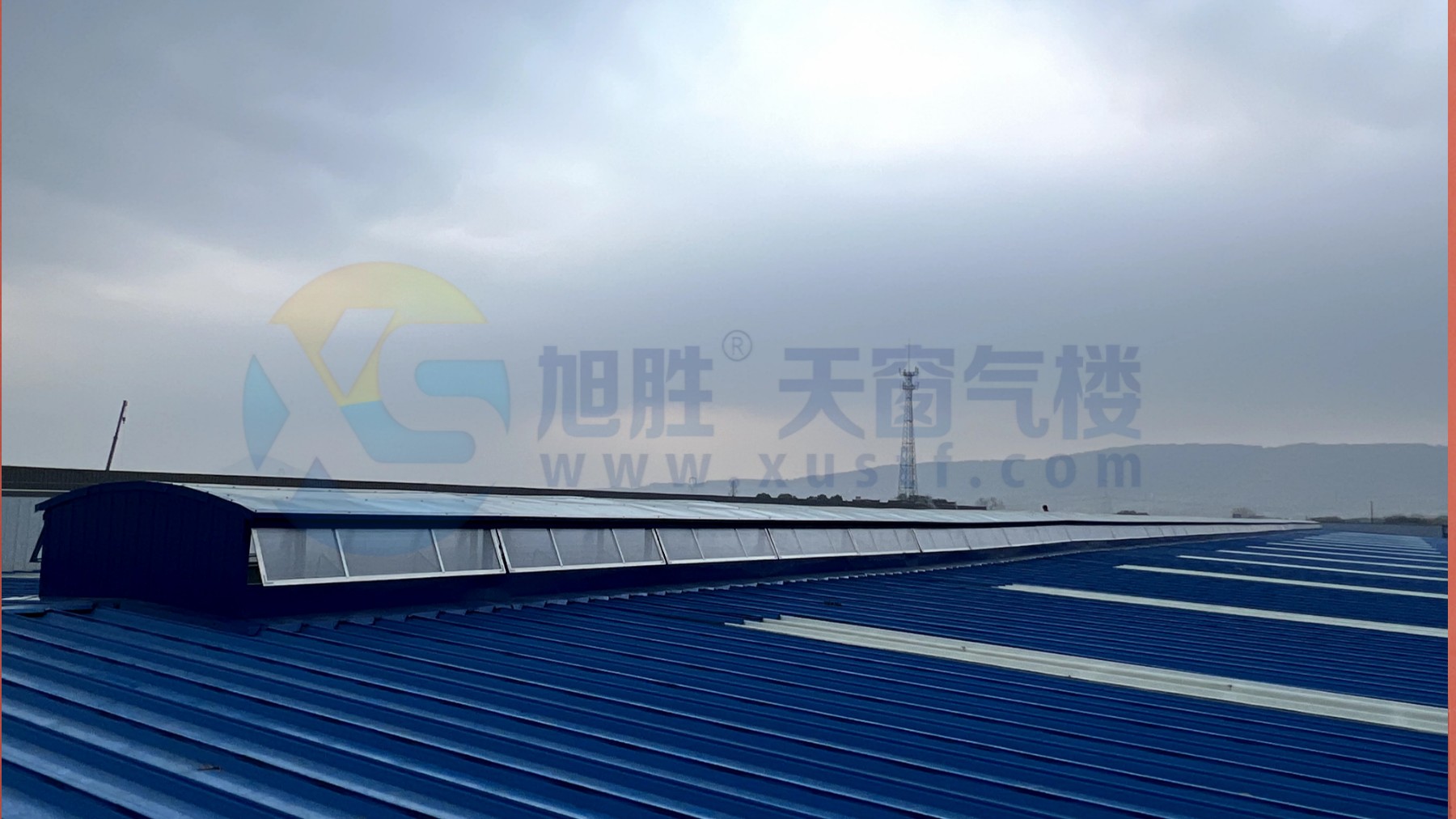

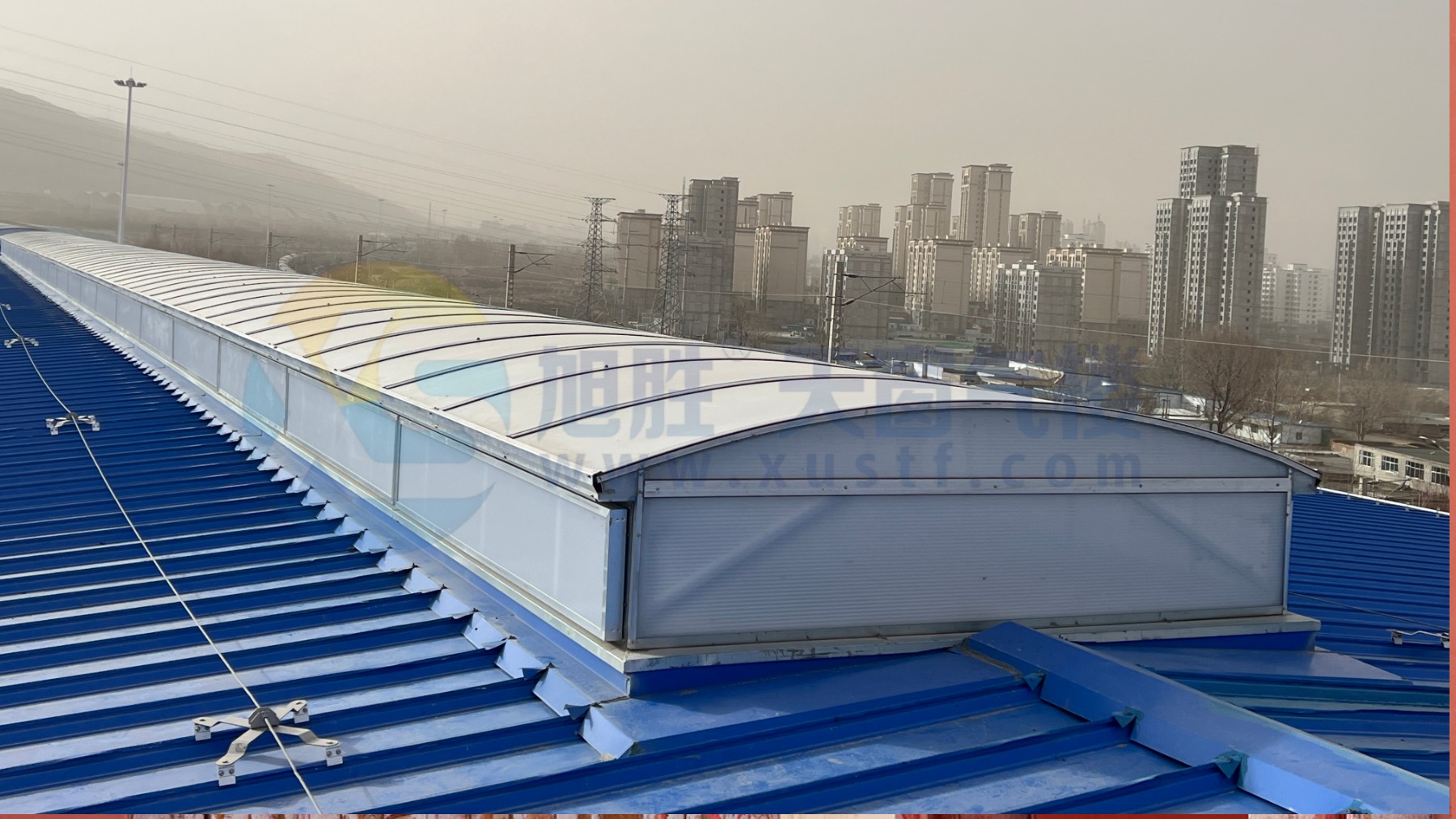

8型圆拱天窗根据开启方式分为侧开式一和侧开式二两种形式，它们在窗体高度和有效开口面积上有所不同。

?

侧开式一的窗体高度在1.1m-1.7m之间，有效开口面积约为3.78-7.29㎡/樘；侧开式二的窗体高度在1.83m-4.35m之间，有效开口面积可达9.72-25.92㎡/樘。设计时应根据建筑的实际通风排烟需求选择合适的类型。

?

需要注意的是，图集明确规定有效排烟面积需扣除框架、玻璃肋等遮挡部分，且不得低于天窗总面积的70%。

?

同时，针对不同建筑高度，天窗的开启角度也有不同要求：净高≤6m的建筑，开启角度应≥45°；净高＞6m的建筑，开启角度应≥70°。

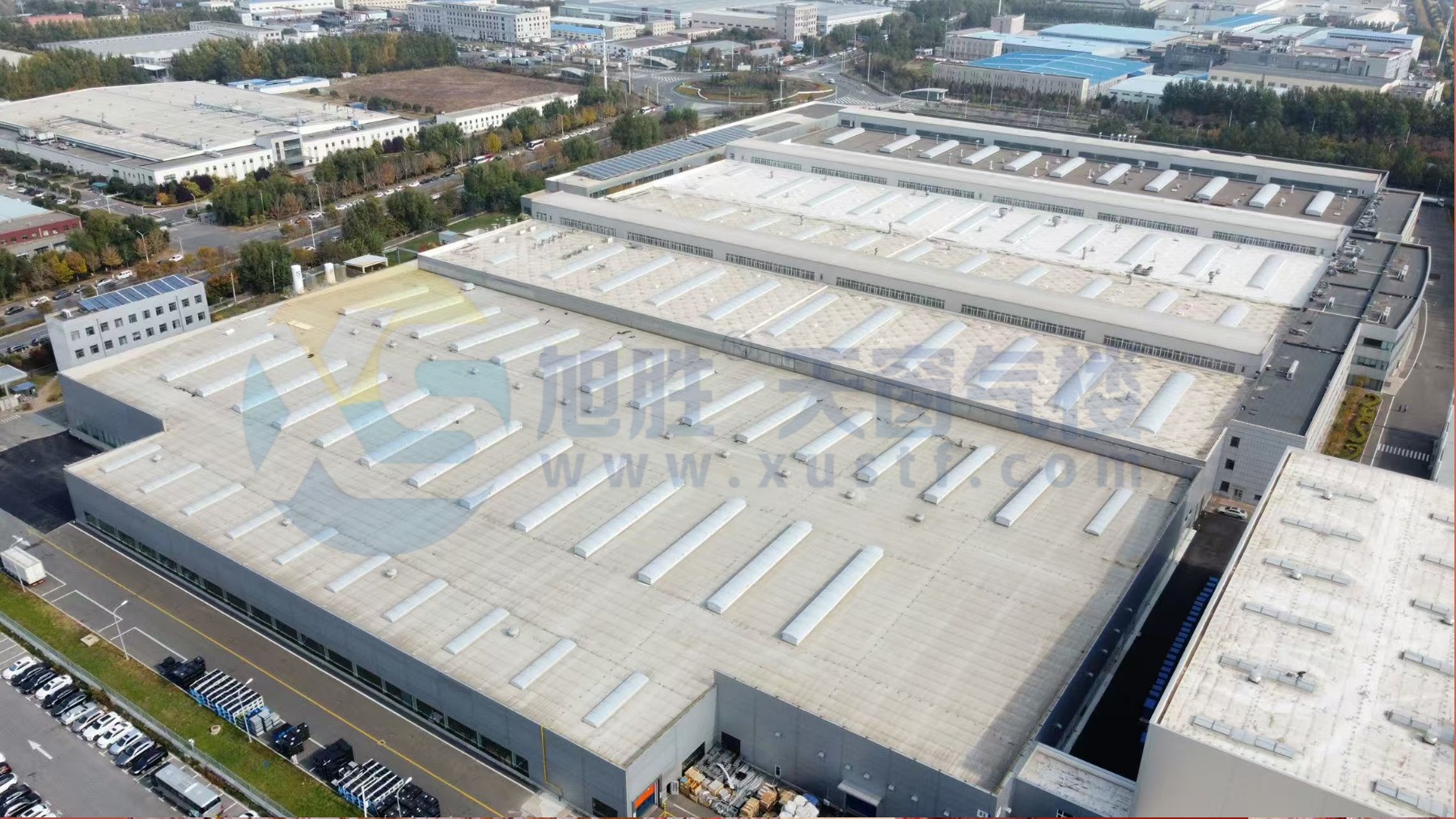

不同使用场景下，8型圆拱天窗的设计要点也有所差异。对于有防火要求的厂房，图集规定通风天窗需采用防火型采光板，其氧指数需≥32%，同时天窗与厂房防火墙的距离需符合相关防火间距要求。

在高温车间，因热气流上升速度快，图集推荐选择高度更大的天窗，以提升热空气排出效率。而对于产生腐蚀性气体的车间，则需加强型材防腐处理，如对金属型材表面进行聚酯粉末或氟碳粉末喷涂。

多雨地区则建议选择宽度≤2.4m的单樘天窗，搭配加强型防水胶条，减少拼接缝隙带来的渗漏风险。

18J621-3图集对安装施工也有明确规范。在天窗洞口处理环节，图集要求洞口周边需做圆角处理，防止应力集中导致屋面开裂，同时洞口预埋件位置偏差需控制在±10mm内。

密封施工中，图集推荐使用耐候性密封胶，且施工温度需控制在5-35℃之间，避免温度过低影响密封效果。

施工完成后，需按照图集要求进行通风性能测试，通过测量车间内外空气流速，判断天窗通风效率是否达标。
